Hệ thống điều khiển số máy mài là hệ thống điều khiển số cao cấp hoàn toàn mới được đưa ra bởi điều khiển số vi mô Phật Sơn. Sử dụng nền tảng phần cứng hoàn toàn mới, được trang bị thuật toán tốc độ cao thế hệ thứ 2, phản ứng hệ thống nhanh hơn, hiệu quả xử lý tốt hơn và hiệu quả cao hơn. Và dựa trên kịch bản người dùng áp dụng, thiết kế lại "lấy người dùng làm trung tâm."

Thực đơn thao tác, tối ưu hóa trải nghiệm người dùng, nâng cao hiệu quả thao tác. Màn hình hiển thị 8 inch, có thể tùy chỉnh tối đa 8 kênh, 28 trục, có thể đáp ứng nhu cầu phù hợp của các mô hình khác nhau. Mô hình áp dụng: mài tròn bên ngoài, mài công cụ, mài cam, mài công cụ, mài lưỡi cưa.

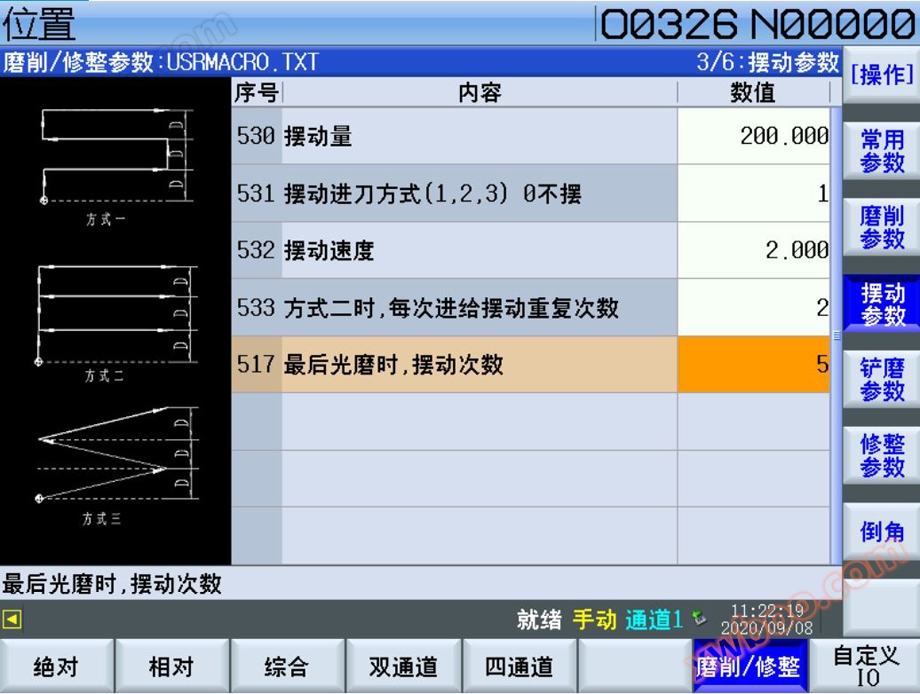

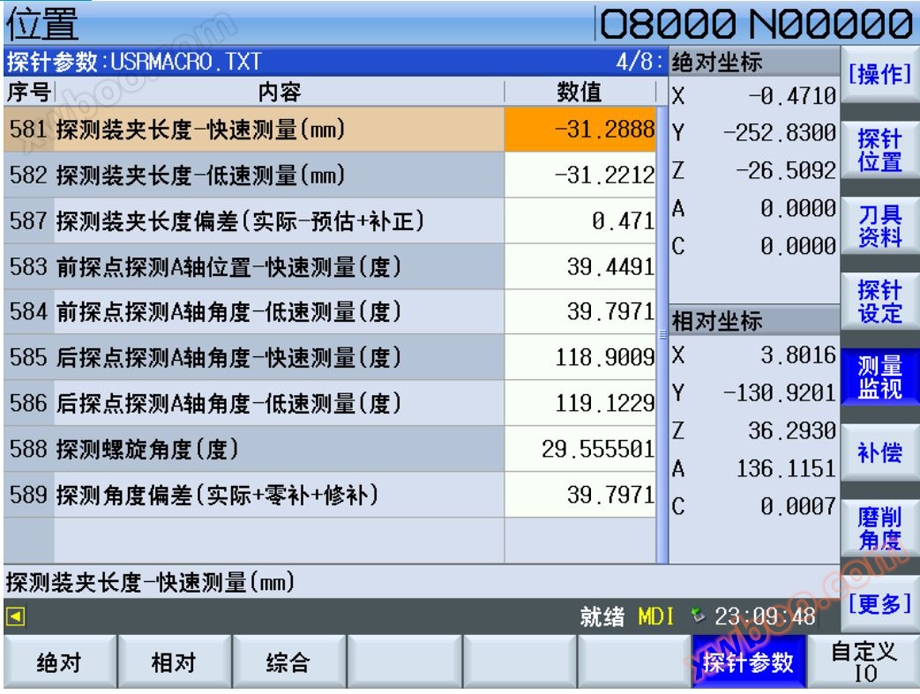

Dụng cụ mài - Dụng cụ đo

Lưỡi cưa mài Rack

Máy mài vòng ngoài

Máy mài 6TD Đặc điểm chức năng của hệ thống CNC

Kiểm soát số lượng trục: 5 trục thức ăn, 2 trục chính tương tự;

Số lượng trục liên kết: 3 trục

Màn hình LCD rộng 8 inch với độ phân giải 800 × 480

Sử dụng CPU 32 bit hiệu suất cao và thiết bị lập trình quy mô lớn FPGA

56M dung lượng lưu trữ người dùng

Chức năng tự chẩn đoán toàn diện theo thời gian thực, hiển thị thời gian thực các trạng thái khác nhau của hệ thống

Thức ăn mỗi phút, thức ăn mỗi lần quay

Phương pháp nhập Metric, Imperial

Máy quay lại điểm tham chiếu

Tốc độ nhanh: F0, 25%, 50%, 100% tổng cộng 4 giai đoạn điều chỉnh thời gian thực

Tỷ lệ cho ăn: 0-150% tổng cộng 16 giai đoạn sửa chữa thời gian thực

Phản hồi bộ mã hóa trục chính 1 chiều, số dòng mã hóa trục chính có thể được đặt (100p/r~5000p/r)

Tỷ lệ truyền của bộ mã hóa đến trục chính: (1~255): (1~255)

Tốc độ trục chính: có thể được cung cấp bởi mã S hoặc tín hiệu PLC, phạm vi tốc độ 0r/phút~9999r/phút

Tỷ lệ trục chính: 50%~120% tổng cộng 8 giai đoạn sửa chữa thời gian thực

Phương pháp chèn: chèn thẳng, chèn hồ quang (hỗ trợ chèn hồ quang ba điểm), khai thác linh hoạt

Chức năng chamfering tự động

Kiểm soát tốc độ dòng liên tục trục chính

Mã ISO, hỗ trợ lập trình mã macro kiểu câu lệnh, hỗ trợ lập trình tọa độ tương đối, tọa độ tuyệt đối và phối hợp hỗn hợp

Các cuộc gọi chương trình Hỗ trợ các cuộc gọi chương trình macro với các tham số, lồng các chương trình con cấp 4

Với xoay, thu phóng, tọa độ cực, chu kỳ cố định và nhiều công việc chu kỳ hỗn hợp rãnh phay

Độc lập Reverse Gap bồi thường cho mỗi trục

Bồi thường lỗi pitch: số điểm bù, khoảng thời gian bù, nguồn gốc bù có thể được đặt

Bù bán kính công cụ,Bù chiều dài công cụ,Bù mài mòn công cụ,Quản lý tuổi thọ công cụ,,

Phương pháp thực hiện lệch dao: sửa đổi phương pháp tọa độ, phương pháp di chuyển công cụ

Tốc độ tối đa của mỗi trục, tăng tốc và giảm tốc cài đặt độc lập

Dừng khẩn cấp, giới hạn đột quỵ phần cứng, kiểm tra đột quỵ phần mềm

Chuyển đổi trang tiếng Trung và tiếng Anh

Hiển thị thông tin như thời gian thực, số lượng bộ phận xử lý, thời gian xử lý

Các chức năng hướng dẫn bổ sung khác nhau và chức năng M, S, T, v.v.

Sao lưu và khôi phục dữ liệu, nâng cấp chức năng

Máy mài 6TD Hệ thống CNC Ưu điểm đặc biệt:

Lợi thế tốc độ

Tốc độ di chuyển nhanh tối đa lên đến 60m/phút

Tốc độ cắt tối đa lên đến 30m/phút

Cắt và cho ăn: loại tuyến tính tăng tốc trước, loại S giảm tốc trước, loại tuyến tính giảm tốc sau, loại chỉ số tăng tốc sau

Chuyển động nhanh: Loại tuyến tính tăng tốc trước, Loại S tăng tốc trước, Loại tuyến tính giảm tốc sau, Loại chỉ số tăng tốc sau

Tốc độ bắt đầu, tốc độ kết thúc và thời gian tăng tốc được thiết lập bởi các thông số

Hệ thống có chức năng chuyển tiếp, có thể đọc trước lên đến 15 đoạn chương trình NC, làm cho nội suy đoạn dây nhỏ mịn ở tốc độ cao, thích hợp cho gia công bộ phận

Ưu điểm chính xác

Bồi thường vít vít, bồi thường lỗi loại bộ nhớ, cải thiện độ chính xác gia công tối đa

Nội suy tốc độ cao 1ms, độ chính xác điều khiển 1μm, 0,1μm tùy chọn, cải thiện đáng kể hiệu quả, độ chính xác và chất lượng bề mặt của gia công bộ phận.

Lợi thế giao diện

Người dùng có thể tự chỉnh sửa I/0 điều khiển logic, 36 đầu vào/36 đầu ra, tín hiệu đầu vào có thể nhận ra chuyển đổi trực tuyến mức cao và thấp

Chương trình PLC Truyền thông Tải về

Giao diện sao chép USB có thể tháo rời, có thể nhận ra chức năng DNC USB, nhận ra bộ nhớ lớn bên ngoài, có thể nhận ra nâng cấp hệ thống, tham số, bản sao/khôi phục sơ đồ thang

RS232: chương trình bộ phận, tham số và các tập tin khác truyền hai chiều, hỗ trợ chương trình PLC, nâng cấp nối tiếp phần mềm hệ thống

Có thể được trang bị tay quay bên ngoài hoặc tay quay bảng điều khiển

Điều khiển tần số trục chính, điều khiển xung trục cho ăn

Lợi thế hoạt động

Hệ thống chỉnh sửa toàn màn hình, sửa đổi trực tuyến dao vá, tham số và các hoạt động khác

Theo dõi công cụ hai chiều được hiển thị, và đồ họa có thể được phóng to, thu nhỏ, pan tùy ý, hướng của hệ thống tọa độ đồ họa có thể thay đổi

Có thể đạt được bảo vệ mật khẩu đa cấp, chẳng hạn như chương trình, thông số, bảo vệ sơ đồ bậc thang, thuận tiện cho việc quản lý trang web

Tương thích với mã hướng dẫn hệ thống CNC chính trong và ngoài nước

Trục chính, cho ăn, sửa chữa thời gian thực tốc độ nhanh

Bất kỳ phần chương trình nào bắt đầu gia công, bất kỳ số công cụ cắt nào bắt đầu gia công

Trong quá trình chế biến, một phần và liên tục chuyển đổi ngẫu nhiên

Hỗ trợ chức năng cắt thử bánh xe tay

Hỗ trợ chức năng cắt tự động

Hỗ trợ chương trình/phân đoạn/từ truy xuất, sửa đổi, xóa, sao chép, dán

Có thể xem hồ sơ báo động, thuận tiện để tìm lỗi chương trình hoặc lỗi máy công cụ

Hỗ trợ chức năng trợ giúp để xem ý nghĩa mã và hướng dẫn hoạt động

Hỗ trợ chỉnh sửa PLC trực tuyến

Hỗ trợ nhiều chương trình PLC (tối đa 20), các chương trình PLC hiện đang chạy có thể được lựa chọn

Chuyển đổi giao diện tiếng Trung và tiếng Anh

Tùy chỉnh người dùng I/O

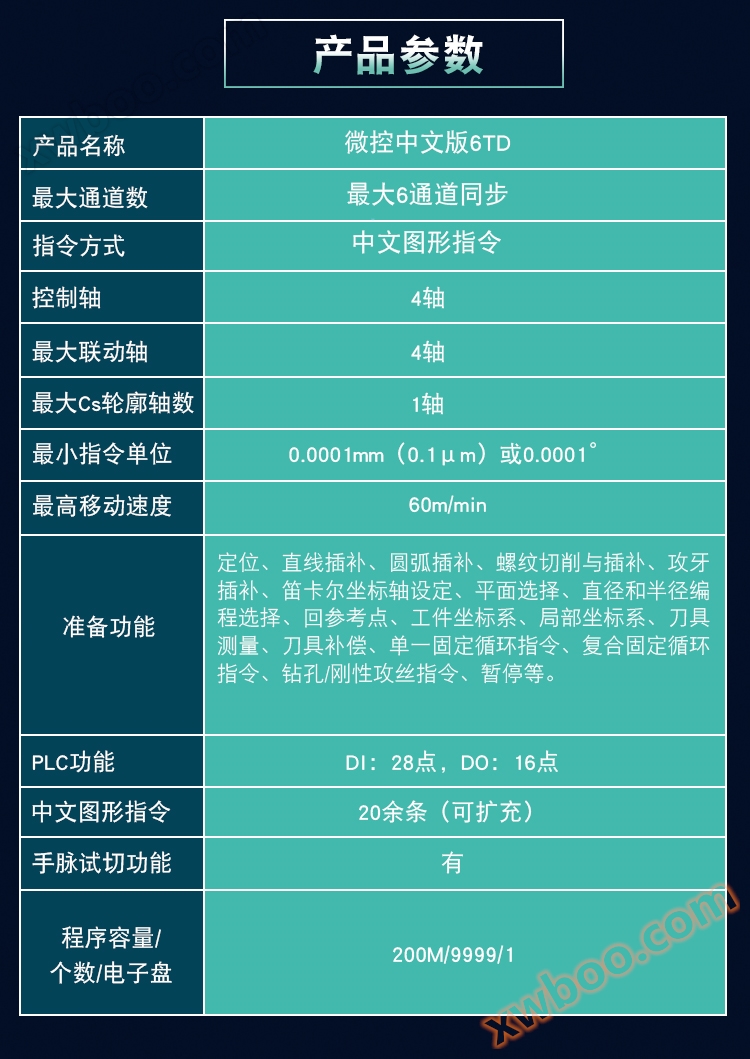

Chức năng cơ bản	Chức năng	(Loại xung)
(Loại bus)	5	28
Giới hạn số trục điều khiển	2	8
Giới hạn số kênh	5	8
Giới hạn số trục trong kênh	2	3
Cổng điện áp tương tự	1	2
Số lượng trục chính servo xung	Số lượng xe buýt servo trục chính	-
Phụ thuộc vào số trục hệ thống	1	2

Cổng nhập mã hóa	Loại trục Trục thẳng
Trục quay	Trục đồng bộ
ủng hộ	Điều khiển trục Cs
ủng hộ	Chu kỳ nội suy		1.024ms
1ms	Giá trị lệnh tối thiểu		0,001mm
0,001mm đến 0,000001mm	Giá trị lệnh tối đa		± 999999.999mm ± 999999.999mm ～
± 999,9999mm	Tốc độ nhanh tối đa
Độ phóng đại nhanh không giới hạn: F0, 25, 50, 100%	Tốc độ cho ăn tối đa
Tỷ lệ cho ăn không giới hạn: 0%~150%	Tỷ lệ bánh răng điện tử
1～4294967296	định vị
G00	Chức năng nội suy Nội suy thẳng G01 Nội suy vòng cung G02/G02 (hỗ trợ chức năng nội suy xoắn ốc) Bổ sung tọa độ cực G12.1/G13.1 (gia công các sản phẩm mặt cuối đặc biệt)
Nội suy hình trụ G7.1	Chức năng Thread G32 (chủ đề dao đơn, hỗ trợ liên tục khác nhau hướng dẫn chủ đề mịn nối, 8 từ rãnh dầu và các chức năng khác) G32.1 (Chủ đề kỹ thuật số) G32.2/G32.3 (Chủ đề vòng cung) G34 (Chủ đề thay đổi chiều cao) G92 (chủ đề chu kỳ, thẳng, nón chủ đề, nam, đế quốc, đơn đầu, đa đầu chủ đề, Chiều dày mối hàn góc (
G76 (chu kỳ tổng hợp ren)	Chức năng khai thác G84 (Chu kỳ khai thác cứng nhắc mặt cuối) G88 (chu kỳ khai thác cứng nhắc vòng ngoài)
Hỗ trợ bộ mã hóa theo sau khai thác, nội suy khai thác đồng bộ	Chức năng hệ tọa độ Lựa chọn máy bay G17 - G19 Lập trình tọa độ cực G15 G16 Hệ tọa độ cục bộ G52 Hệ tọa độ máy G53 Hệ tọa độ phôi G54 - G59 Hệ tọa độ bổ sung G54P1 – P99Hệ tọa độ xoay G68.1
G69.1	Chức năng điểm tham chiếu Tự động trở lại Mechanical Zero G28
Tự động quay lại điểm tham chiếu (2, 3, 4) G30	Lập trình đơn giản Chu kỳ cố định duy nhất Chu kỳ cố định composite Chu kỳ cố định khoan Khai thác chu kỳ cố định Chamfer (, C) và lập trình vòng tròn ngược (, R)
Lập trình góc thẳng (, A)	Tín hiệu nhảy G31 (Gặp phải tín hiệu nhảy bên ngoài trong khi chạy thức ăn)
G160 (bỏ qua giới hạn mô-men xoắn)	Chương trình macro người dùng
Hỗ trợ các chương trình macro loại B; Tùy chỉnh các cuộc gọi chương trình macro người dùng; Name	Chức năng cắt Số lượng bù đắp dao: 64 Số lượng công cụ cắt: Không giới hạn (theo quyết định của công cụ máy/tháp) Bù bán kính đầu cắt, bù mài mòn công cụ Hỗ trợ chương trình sửa chữa dao bổ sung dữ liệu
Chức năng cặp dao: tuyệt đối cặp dao, cặp dao tương đối, sửa chữa giá trị bổ sung dao, bù đắp tổng thể, v.v.	Chức năng trục chính Điều khiển dừng (S1-S4); Kiểm soát khối lượng analog Tỷ lệ trục chính 0%~150%; Điện áp tương tự 0~10V Trục chính servo (vị trí trục chính, chuyển đổi chế độ tốc độ/vị trí) Kiểm soát nhiều trục chính: M03 M04 M05 M103 M104 M105 ...
M203 M204 M205	Chức năng trợ năng
Hỗ trợ mã M chữ số bất kỳ, chức năng mã M tùy chỉnh	Chức năng High Fine tốc độ cao Đọc trước nhiều đoạn, hỗ trợ nhiều lựa chọn loại đường cong gia tốc Xử lý làm mịn tốc độ Công việc bù lỗi sân (216 điểm mỗi trục)
Bồi thường giải phóng mặt bằng ngược	Chức năng PLC Mở PLC, hiển thị hình thang với giám sát thời gian thực, hỗ trợ nhiều PLC Loại xung 48 đầu vào 30 đầu ra
Loại xe buýt 64 đầu vào 46 đầu ra (có thể mở rộng đến 1024/1024 điểm)	Điều khiển cổng đầu ra mở rộng
M20, M21 (chế độ đầu ra mức đầu ra mở rộng hoặc chế độ đầu ra xung)	Lặp lại cho ăn tự động
M35, M34 (thích hợp cho chức năng nạp và xả tự động, phát hiện và lặp lại cho ăn liên tục)	Chạy bằng tay Hướng dẫn sử dụng cho ăn đa trục, trở lại zero, cho ăn một bước, cho ăn bánh xe tay
Hoạt động trợ năng thủ công	Chức năng bảo vệ an toàn Giới hạn cứng theo hướng tích cực và tiêu cực Giới hạn mềm theo hướng tích cực và tiêu cực thứ nhất, thứ hai và thứ ba Dừng khẩn cấp Báo động tùy chỉnh người dùng (16 kênh) Quản lý mật khẩu cho phép
Chức năng quyền hạn sử dụng (có thể được thiết lập và gỡ bỏ tùy ý, không cần phải xử lý tại chỗ)	Chức năng gỡ lỗi Chạy một phần Khóa máy công cụ
Tay quay thử vận hành (hỗ trợ tay luân hồi)	Chức năng đồ họa Chức năng hiển thị theo dõi gia công Chế biến hình dạng Chức năng xem trước nhanh C-Knife bổ sung chức năng xem trước quỹ đạo
Chức năng thu phóng đồ họa, chức năng xoay đồ họa	Chức năng	21MD (loại xung)
21MD (loại xe buýt)	Hiện sửa đổi Tốc độ cho ăn Thông tin phương thức Thời gian xử lý ...	Số phôi Tốc độ cho ăn Thông tin phương thức Thời gian xử lý ... Số phôi Hiển thị tốc độ tải của mỗi động cơ trục
	Hiển thị tốc độ động cơ mỗi trục Bộ nhớ chương trình dung lượng lớn 256M Số lượng chương trình lưu trữ 800
Hỗ trợ chương trình chèn, sửa đổi, xóa, sao chép, với chức năng nhập chú thích kanji	Cung cấp điện
Một pha AC220V ± 10%, 50HZ ± 1%	Giao diện ổ đĩa Cách 1: "Pulse+Direction" Cách 2: "AB trực giao"
Cách 3: "Giao thức xe buýt MⅡ"	thông tin liên lạc
