Texas dọc bề mặt gắn kết quạt cuộn giá nhà sản xuất (gió xiên) Thương hiệu: Sunrise Texas dọc bề mặt gắn kết quạt cuộn đơn vị gọi tắt là cuộn dây quạt
Chi tiết sản phẩm
Thiết bị vớt váng dầu mỡ cho xử lý nước thải -PetroXtractor - Well Oil Skimmer (

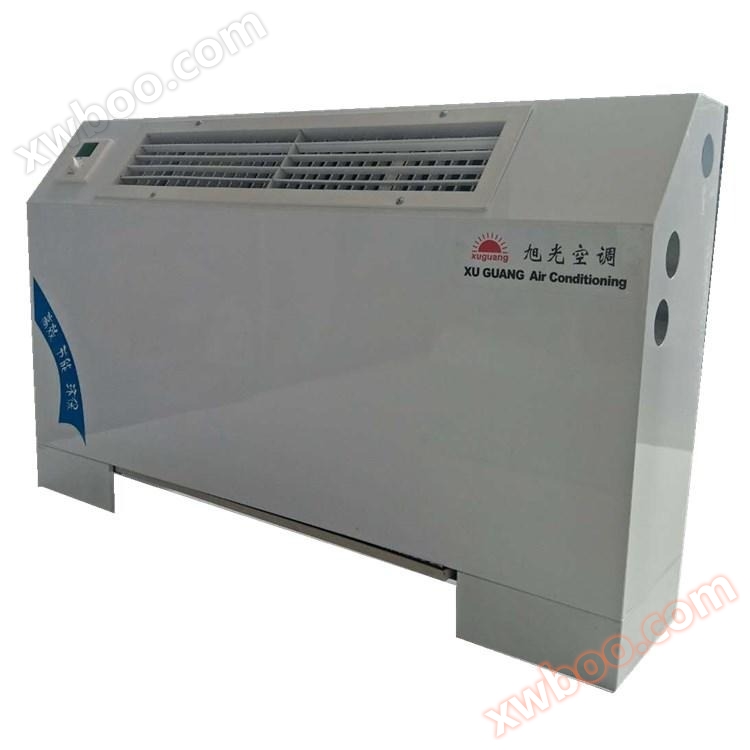

Tổ máy cuộn dây quạt thẳng đứng Texas gọi tắt là cuộn dây quạt. Nó là một trong những thiết bị đầu cuối của hệ thống điều hòa không khí bao gồm quạt nhỏ, động cơ điện và cuộn dây (bộ trao đổi nhiệt không khí), v.v. Các cuộn dây trao đổi nhiệt với không khí bên ngoài khi nó chảy qua nước đông lạnh hoặc nước nóng, cho phép không khí được làm mát, hút ẩm hoặc làm nóng để điều chỉnh các thông số không khí trong phòng. Nó thường được sử dụng để làm mát, sưởi ấm thiết bị kết thúc.
Tính năng sản phẩm
1. Kích thước nhỏ, diện tích nhỏ, bố trí thuận tiện. Kích thước nhỏ gọn, cân bằng tốt, cài đặt nhanh. Kết cấu đối xứng, đường nét thanh thoát, đường gấp thẳng tắp, ngoại hình mỹ quan.
2. Bộ trao đổi nhiệt ống thép sườn nhôm hỗn loạn với hiệu suất truyền nhiệt cao được sản xuất bởi dây chuyền lắp ráp AMS của Ý, hiệu quả cao.
3. Quạt có ba loại tốc độ có thể điều chỉnh và sử dụng động cơ điện dung lâu dài để tiết kiệm điện và tiết kiệm năng lượng cho quạt.
4. Sử dụng động cơ chịu lực chính xác cao và vật liệu cách nhiệt hấp thụ âm thanh được lựa chọn đặc biệt mà không cần cung cấp dầu bôi trơn, hoạt động trơn tru, tiếng ồn thấp và tuổi thọ cao.
Chọn điểm
1. Đơn vị chọn các thông số điều khiển chính Đánh giá khối lượng không khí, áp suất tĩnh đầu ra, công suất đầu vào, cung cấp lạnh định mức, cung cấp nhiệt định mức, tiếng ồn, kháng nước, v.v.
2. Khối lượng cung cấp không khí của cuộn dây quạt là khoảng 250~2500m/h, áp suất tĩnh đầu ra nhỏ hơn 100Pa (áp suất tĩnh đầu ra lớn hơn 30Pa là loại áp suất tĩnh cao).
3. Thông số kỹ thuật của đơn vị được lựa chọn phải được xác định bởi các yếu tố như phòng lạnh, tải nhiệt và tỷ lệ nhiệt và độ ẩm của không khí:
1) Khi gió mới và các thông số không khí trong phòng và entanpy khác, các đơn vị cuộn dây quạt chỉ chịu tải trọng lạnh và nóng được tạo ra bởi cấu trúc bao vây và bên trong phòng;
2) Khi giá trị entanpy gió mới lớn hơn hoặc nhỏ hơn giá trị entanpy không khí trong phòng, bộ phận cuộn dây quạt phải thêm hoặc khấu trừ một phần làm mát không khí mới, tải nhiệt;
3) Khi độ ẩm tuyệt đối của gió mới thấp hơn độ ẩm của không khí trong phòng, tất cả có thể gánh vác tải ướt trong phòng, cuộn dây quạt có thể chỉ gánh vác tải nóng hiển thị trong phòng, phù hợp với cấu hình điều kiện làm việc khô;
4) Khi tải trọng hiển thị nhiệt trong phòng chiếm tỷ trọng lớn, nó nên được tính bằng cân bằng nhiệt hiển thị, khối lượng không khí của đơn vị cuộn dây quạt trường học.
4. Khi lựa chọn đơn vị, cần xem xét độ lệch của hiệu suất thực tế so với giá trị định mức và chú ý đến các tính năng sau:
1) Công suất cung cấp lạnh định mức của đơn vị thường là giá trị thử nghiệm trong điều kiện giảm entanpy không khí bằng 15,9kJ/kg;
2) đơn vị cuộn dây đánh giá nhiệt thường là 1,5 lần đánh giá lạnh;
3) Tất cả các thông số của giá trị định mức là giá trị của quạt ở tốc độ quay cao cấp, thiết kế thường phù hợp với giá trị số của mẫu sản phẩm theo tốc độ gió trung bình. Nếu sản phẩm không cung cấp dữ liệu xếp hạng ở các tốc độ gió khác nhau, nó có thể được chuyển đổi theo Bảng 3.
Bảng 3 Hệ số chuyển đổi khối lượng không khí
Xếp hạng hạng mục Tốc độ gió cao cấp Tốc độ gió trung bình Tốc độ gió thấp
Khối lượng không khí 1 0,75 0,50
6. Đối với các đơn vị cuộn dây quạt của hệ thống làm nước hai ống (áp dụng cho hệ thống điều hòa không khí chỉ theo mùa hoặc chỉ theo khu vực điều hòa không khí để cung cấp nhiệt hoặc cung cấp chuyển đổi lạnh), chỉ có một nhóm cuộn dây được cấu hình, mùa đông và mùa hè cung cấp nhiệt/cung cấp mát cả hai mô hình. Đối với các đơn vị cuộn dây quạt của hệ thống nước bốn điều khiển (thích hợp cho hệ thống điều hòa không khí thường xuyên chuyển đổi nhiệt/lạnh), các mô hình kết hợp để sưởi ấm và làm mát cả hai nhóm cuộn dây nên được cấu hình.
7. Đối với nhiệt độ thấp và hệ thống điều hòa không khí lưu trữ, nên chọn đơn vị chênh lệch nhiệt độ lớn.
8. Hiện tại, các đơn vị cuộn dây quạt có các loại điều khiển sau:
1) Với công tắc lựa chọn ba tốc độ, có thể chuyển đổi mùa đông và mùa hè, thông qua bộ điều khiển nhiệt độ phòng để liên kết van điện nước, thực hiện điều khiển tự động;
2) Với công tắc lựa chọn ba tốc độ, có thể chuyển đổi mùa đông và mùa hè, bật và dừng quạt liên tục bằng bộ điều khiển nhiệt độ phòng, thực hiện điều khiển bán tự động;
3) Chỉ với công tắc lựa chọn ba tốc độ, thực hiện điều khiển bằng tay.
4) Điều khiển tốc độ vô cấp của quạt.
Theo các yêu cầu liên quan đến tiêu chuẩn tiết kiệm năng lượng, phương pháp điều khiển kết hợp van điều khiển nhiệt độ điện và tốc độ gió ba bánh phải được áp dụng.
9. Khi chọn sản phẩm, bạn nên chú ý đến ba vấn đề về tiếng ồn, ngưng tụ và chất lượng động cơ. Đây là dự án tồn tại khá nhiều vấn đề về chất lượng trong quá trình kiểm tra hiện nay.
10. Các phương pháp đánh dấu đơn vị cuộn dây quạt trong và ngoài nước là khác nhau. Việc lựa chọn thiết kế cần được chú ý và phân biệt.
Điểm cài đặt
1. Lối vào cấp nước của đơn vị, bộ lọc phải được lắp đặt. Khi rửa ống chính của hệ thống nước truyền thông lạnh, nước thải không được đi qua cuộn dây. Thiết bị xả nước nên được đặt ở điểm cao mà cuộn dây tiếp quản và thiết bị xả nước nên được đặt ở điểm thấp.
2. Ống xả ngưng tụ của đơn vị cuộn dây quạt phải có độ dốc nhất định, không có nước đọng trong đĩa nhỏ giọt.
3. Việc lắp đặt các đơn vị cuộn dây quạt có thể được tìm thấy trong Bản đồ thiết kế tiêu chuẩn xây dựng quốc gia 01K403 "Lắp đặt cuộn dây quạt".
tiêu chuẩn thực hiện
Tiêu chuẩn sản phẩm
GB/T19232-2003 "đơn vị cuộn dây quạt"
Tiêu chuẩn kỹ thuật
GB50243-2002 "Thông số kỹ thuật chấp nhận chất lượng xây dựng các công trình thông gió và điều hòa không khí"
01K403 "Lắp đặt cuộn dây quạt"
Tổ máy cuộn dây quạt thẳng đứng Texas gọi tắt là cuộn dây quạt. Nó là một trong những thiết bị đầu cuối của hệ thống điều hòa không khí bao gồm quạt nhỏ, động cơ điện và cuộn dây (bộ trao đổi nhiệt không khí), v.v. Các cuộn dây trao đổi nhiệt với không khí bên ngoài khi nó chảy qua nước đông lạnh hoặc nước nóng, cho phép không khí được làm mát, hút ẩm hoặc làm nóng để điều chỉnh các thông số không khí trong phòng. Nó thường được sử dụng để làm mát, sưởi ấm thiết bị kết thúc.
Tính năng sản phẩm
1. Kích thước nhỏ, diện tích nhỏ, bố trí thuận tiện. Kích thước nhỏ gọn, cân bằng tốt, cài đặt nhanh. Kết cấu đối xứng, đường nét thanh thoát, đường gấp thẳng tắp, ngoại hình mỹ quan.
2. Bộ trao đổi nhiệt ống thép sườn nhôm hỗn loạn với hiệu suất truyền nhiệt cao được sản xuất bởi dây chuyền lắp ráp AMS của Ý, hiệu quả cao.
3. Quạt có ba loại tốc độ có thể điều chỉnh và sử dụng động cơ điện dung lâu dài để tiết kiệm điện và tiết kiệm năng lượng cho quạt.
4. Sử dụng động cơ chịu lực chính xác cao và vật liệu cách nhiệt hấp thụ âm thanh được lựa chọn đặc biệt mà không cần cung cấp dầu bôi trơn, hoạt động trơn tru, tiếng ồn thấp và tuổi thọ cao.
Chọn điểm
1. Đơn vị chọn các thông số điều khiển chính Đánh giá khối lượng không khí, áp suất tĩnh đầu ra, công suất đầu vào, cung cấp lạnh định mức, cung cấp nhiệt định mức, tiếng ồn, kháng nước, v.v.
2. Khối lượng cung cấp không khí của cuộn dây quạt là khoảng 250~2500m/h, áp suất tĩnh đầu ra nhỏ hơn 100Pa (áp suất tĩnh đầu ra lớn hơn 30Pa là loại áp suất tĩnh cao).
3. Thông số kỹ thuật của đơn vị được lựa chọn phải được xác định bởi các yếu tố như phòng lạnh, tải nhiệt và tỷ lệ nhiệt và độ ẩm của không khí:
1) Khi gió mới và các thông số không khí trong phòng và entanpy khác, các đơn vị cuộn dây quạt chỉ chịu tải trọng lạnh và nóng được tạo ra bởi cấu trúc bao vây và bên trong phòng;
2) Khi giá trị entanpy gió mới lớn hơn hoặc nhỏ hơn giá trị entanpy không khí trong phòng, bộ phận cuộn dây quạt phải thêm hoặc khấu trừ một phần làm mát không khí mới, tải nhiệt;
3) Khi độ ẩm tuyệt đối của gió mới thấp hơn độ ẩm của không khí trong phòng, tất cả có thể gánh vác tải ướt trong phòng, cuộn dây quạt có thể chỉ gánh vác tải nóng hiển thị trong phòng, phù hợp với cấu hình điều kiện làm việc khô;
4) Khi tải trọng hiển thị nhiệt trong phòng chiếm tỷ trọng lớn, nó nên được tính bằng cân bằng nhiệt hiển thị, khối lượng không khí của đơn vị cuộn dây quạt trường học.
4. Khi lựa chọn đơn vị, cần xem xét độ lệch của hiệu suất thực tế so với giá trị định mức và chú ý đến các tính năng sau:
1) Công suất cung cấp lạnh định mức của đơn vị thường là giá trị thử nghiệm trong điều kiện giảm entanpy không khí bằng 15,9kJ/kg;
2) đơn vị cuộn dây đánh giá nhiệt thường là 1,5 lần đánh giá lạnh;
3) Tất cả các thông số của giá trị định mức là giá trị của quạt ở tốc độ quay cao cấp, thiết kế thường phù hợp với giá trị số của mẫu sản phẩm theo tốc độ gió trung bình. Nếu sản phẩm không cung cấp dữ liệu xếp hạng ở các tốc độ gió khác nhau, nó có thể được chuyển đổi theo Bảng 3.
Bảng 3 Hệ số chuyển đổi khối lượng không khí
Xếp hạng hạng mục Tốc độ gió cao cấp Tốc độ gió trung bình Tốc độ gió thấp
Khối lượng không khí 1 0,75 0,50
6. Đối với các đơn vị cuộn dây quạt của hệ thống làm nước hai ống (áp dụng cho hệ thống điều hòa không khí chỉ theo mùa hoặc chỉ theo khu vực điều hòa không khí để cung cấp nhiệt hoặc cung cấp chuyển đổi lạnh), chỉ có một nhóm cuộn dây được cấu hình, mùa đông và mùa hè cung cấp nhiệt/cung cấp mát cả hai mô hình. Đối với các đơn vị cuộn dây quạt của hệ thống nước bốn điều khiển (thích hợp cho hệ thống điều hòa không khí thường xuyên chuyển đổi nhiệt/lạnh), các mô hình kết hợp để sưởi ấm và làm mát cả hai nhóm cuộn dây nên được cấu hình.
7. Đối với nhiệt độ thấp và hệ thống điều hòa không khí lưu trữ, nên chọn đơn vị chênh lệch nhiệt độ lớn.
8. Hiện tại, các đơn vị cuộn dây quạt có các loại điều khiển sau:
1) Với công tắc lựa chọn ba tốc độ, có thể chuyển đổi mùa đông và mùa hè, thông qua bộ điều khiển nhiệt độ phòng để liên kết van điện nước, thực hiện điều khiển tự động;
2) Với công tắc lựa chọn ba tốc độ, có thể chuyển đổi mùa đông và mùa hè, bật và dừng quạt liên tục bằng bộ điều khiển nhiệt độ phòng, thực hiện điều khiển bán tự động;
3) Chỉ với công tắc lựa chọn ba tốc độ, thực hiện điều khiển bằng tay.
4) Điều khiển tốc độ vô cấp của quạt.
Theo các yêu cầu liên quan đến tiêu chuẩn tiết kiệm năng lượng, phương pháp điều khiển kết hợp van điều khiển nhiệt độ điện và tốc độ gió ba bánh phải được áp dụng.
9. Khi chọn sản phẩm, bạn nên chú ý đến ba vấn đề về tiếng ồn, ngưng tụ và chất lượng động cơ. Đây là dự án tồn tại khá nhiều vấn đề về chất lượng trong quá trình kiểm tra hiện nay.
10. Các phương pháp đánh dấu đơn vị cuộn dây quạt trong và ngoài nước là khác nhau. Việc lựa chọn thiết kế cần được chú ý và phân biệt.
Điểm cài đặt
1. Lối vào cấp nước của đơn vị, bộ lọc phải được lắp đặt. Khi rửa ống chính của hệ thống nước truyền thông lạnh, nước thải không được đi qua cuộn dây. Thiết bị xả nước nên được đặt ở điểm cao mà cuộn dây tiếp quản và thiết bị xả nước nên được đặt ở điểm thấp.
2. Ống xả ngưng tụ của đơn vị cuộn dây quạt phải có độ dốc nhất định, không có nước đọng trong đĩa nhỏ giọt.
3. Việc lắp đặt các đơn vị cuộn dây quạt có thể được tìm thấy trong Bản đồ thiết kế tiêu chuẩn xây dựng quốc gia 01K403 "Lắp đặt cuộn dây quạt".
tiêu chuẩn thực hiện
Tiêu chuẩn sản phẩm
GB/T19232-2003 "đơn vị cuộn dây quạt"
Tiêu chuẩn kỹ thuật
GB50243-2002 "Thông số kỹ thuật chấp nhận chất lượng xây dựng các công trình thông gió và điều hòa không khí"
01K403 "Lắp đặt cuộn dây quạt"
